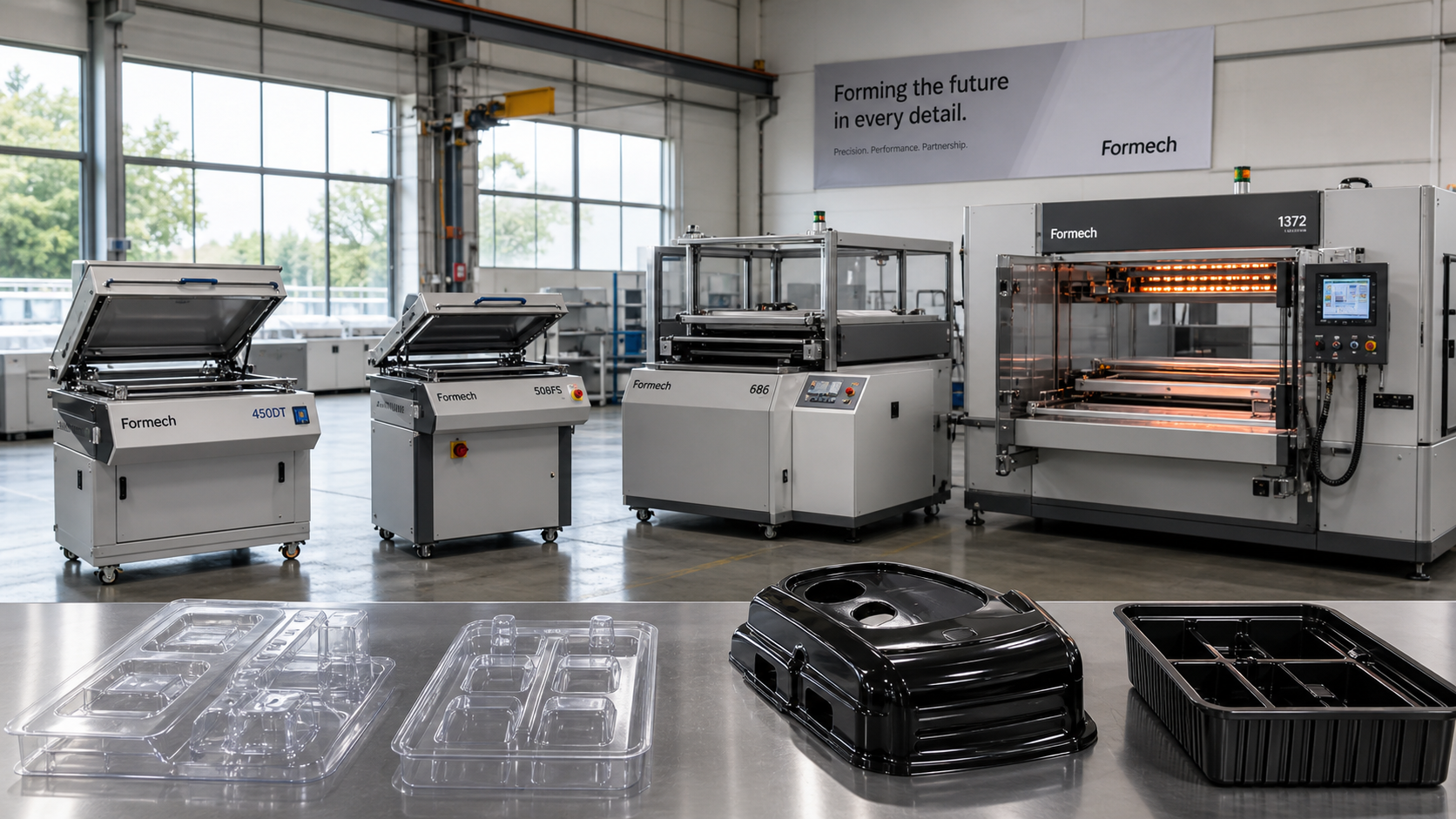

Вакуумно формовочный станок: технические характеристики и области применения
Что такое вакуумно формовочный станок
Вакуумно формовочный станок — это оборудование, которое придаёт листовому пластику форму изделия за счёт нагрева и вакуума. Лист нагревается до высокоэластичного состояния, после чего с помощью вакуумного давления «обтягивает» форму и повторяет её рельеф.
Станок для вакуумной формовки пластика используют для производства широкого спектра изделий: блистерная упаковка, лотки, корпуса, панели, декоративные элементы. Термо вакуумно формовочный станок работает именно с листом, а не с расплавом, поэтому вход в технологию по сравнению с литьём под давлением проще и дешевле.
Для тех, кто только изучает рынок, важно понимать: вакуум формовочный станок — это центральный элемент технологической цепочки. Вокруг него строятся оснастка (формы), участок резки и постобработки, а также логистика хранения и упаковки готовых деталей.
Какие бывают виды станков
По уровню автоматизации вакуумно‑формовочные станки условно делят на три группы: ручные, полуавтоматические и автоматические. В линейке SFS‑станок эти варианты представлены форматами РТВФС и серией ТВФС.
Ручные
Ручной станок для вакуумной формовки — компактное решение для мастерских, небольших цехов и тестовых задач. Оператор вручную устанавливает лист, запускает нагрев, управляет движением стола и снимает готовую деталь.
Такие решения подходят для старта, пробных партий и индивидуальных изделий. Плюсы — невысокая цена, простая конструкция и понятная эксплуатация. Минусы — ограниченная производительность и зависимость качества от опыта оператора.
Полуавтоматические
Полуавтоматический вакуумно формовочный станок — компромисс между ручным управлением и полной автоматизацией. Часть операций (нагрев, подача стола, включение вакуума) выполняется автоматически, а часть остаётся за оператором.
Станки серии ТВФС в базовой конфигурации как раз относятся к такому классу: они снимают с оператора самую сложную работу по режимам, но при этом сохраняют возможность гибко управлять процессом. Это хороший вариант для малого и среднего бизнеса с регулярными, но ещё не «многосменными» объёмами.
Автоматические
Автоматические термо вакуумно формовочные станки ориентированы на серийное производство. Здесь максимально автоматизированы подача листа, нагрев, формование, вакуум, охлаждение, иногда добавлена встроенная резка.
Такие решения покупают, когда производство рассчитано на большие тиражи и работу в несколько смен. В линейке SFS‑станок более производительные модификации ТВФС как раз рассчитаны на такую нагрузку: они обеспечивают стабильный цикл и минимизируют влияние человеческого фактора.
Основные технические характеристики
Чтобы выбирать вакуумно формовочный станок осознанно, важно смотреть на три ключевых блока характеристик: рабочее поле, высота формования и система нагрева/вакуума.
Рабочее поле
Рабочее поле — это размер поверхности формования, то есть максимальная площадь, на которой можно разместить лист и оснастку. По сути, это габарит будущего изделия с учётом припусков.
У компактных моделей (например, ТВФС‑1) рабочее поле рассчитано на средний формат листа и типовые задачи малого производства. У более крупных станков (ТВФС‑4 и старших модификаций) поверхность формования позволяет работать с габаритными панелями, корпусами и несколькими изделиями на листе.
При выборе важно сверить:
- максимальные размеры ваших изделий;
- наличие запаса под форму и обрезку;
- сценарий размещения изделий (по одному крупному или несколько мелких на листе).
Высота формования
Высота формования показывает, какой максимальной глубины изделие можно получить на станке. Чем выше этот параметр, тем более «глубокие» коробки, контейнеры, поддоны и корпуса вы сможете формовать.
Если высота формования недостаточна, часть изделий просто не получится сделать без изменения конструкции. В описаниях моделей ТВФС указываются ход стола и максимальная высота изделия — эти цифры критично сверить с вашими проектами, особенно если вы работаете с корпусами и глубокими лотками.
Нагрев и вакуумная система
Нагрев и вакуумная система — сердце любого станка для вакуумной формовки пластика.
Для нагрева важно:
- тип нагрева (верхний, нижний, двухсторонний);
- возможность зональной регулировки по площади листа;
- мощность и время выхода на рабочий режим.
Для вакуума важно:
- производительность вакуумного насоса;
- стабильность разрежения;
- правильная разводка вакуума к форме и герметичность камеры.
Чем лучше продуманы эти узлы, тем меньше брак, тем устойчивее станок держит цикл при смене материала, толщины и оснастки.
Где используется такое оборудование
Вакуумно‑формовочный станок — решение не только для упаковки. Он востребован в разных сегментах, где нужны изделия из листового пластика.
Упаковка
В упаковке станок для вакуумной формовки особенно востребован для блистерной продукции: прозрачные футляры, лотки, крышки, подложки. Здесь важны аккуратная геометрия, прозрачность, жесткость и возможность быстро менять форму под маркетинговые задачи.
Блистерные линии часто строятся вокруг термо вакуумного станка для ПЭТ/ПЭТГ, интегрированного с резкой и укладкой. Для таких задач подбирают конфигурации SFS, ориентированные на тонкий лист и высокую повторяемость.
Изделия из листового пластика
Второй крупный блок — изделия из листового пластика: панели, облицовочные элементы, корпуса, кожухи, декоративные детали. Вакуум формовочный станок позволяет создавать крупные и средние детали с относительно простой геометрией, но хорошей жёсткостью и стабильностью размеров.
Такие изделия применяют в строительстве, машиностроении, транспортной отрасли, торговом оборудовании, интерьерных и рекламных проектах. Здесь особенно востребованы универсальные ТВФС‑станки, которые работают с АБС, ПЭТ, полистиролом, ПВХ и другими материалами.
Индивидуальное производство
Отдельное направление — индивидуальные и малосерийные проекты: небольшие партии изделий под конкретные заказчики, пилотные партии, прототипы. Ручной или полуавтоматический станок для вакуумной формовки пластика (формат РТВФС или младший ТВФС) в таком случае становится гибким инструментом для тестирования новых идей и форм.
Это подходящий вариант для студий, небольших производств и компаний, которые только заходят в сегмент пластиковой продукции и не готовы сразу к серьёзным тиражам.
Как выбрать станок под свои задачи
Выбор вакуумно формовочного станка проще, если начать не с модели, а с задач.
- Определите тип изделий: блистеры, упаковка, корпуса, панели, лотки, декоративные элементы.
- Оцените объёмы: тестовые партии, регулярные небольшие серии, серийное производство с несколькими сменами.
- Подберите класс станка: ручной/РТВФС для старта, ТВФС‑1 для средних форматов и небольших серий, ТВФС‑4 и старшие модели — для крупных изделий и серийного выпуска.
- Сверьте рабочее поле и высоту формования с максимальными габаритами ваших изделий.
- Уточните, с какими материалами и толщинами собираетесь работать (ПЭТ, ПЭТГ, АБС, полистирол, ПВХ и т. д.).
Важно не брать оборудование «с запасом ради запаса», а подбирать модель, которая адекватно соответствует вашему масштабу и планам роста на 2–3 года.
Что учитывать при установке и запуске
Даже правильно выбранный термо вакуумно формовочный станок требует внимания к установке и запуску. На что стоит обратить внимание:
- Помещение и коммуникации: стабильное электроснабжение, вентиляция, иногда отдельные линии для вакуумных насосов и охлаждения.
- Основание: соблюдение требований производителя к основанию под станок, особенно для крупногабаритных моделей.
- Пусконаладка: настройка режимов нагрева и вакуума под ваши материалы и оснастку, проверка всех систем под нагрузкой.
- Оснастка: качественно изготовленные формы с правильными углами съёма, радиусами и вакуумными отверстиями.
- Обучение персонала: операторы и наладчики должны понимать технологию, типичные дефекты и способы корректировки режимов.
Если эти моменты учтены, вакуумно формовочный станок SFS‑станок становится надёжным элементом производственной цепочки: даёт стабильное качество и позволяет развивать производство без постоянных «ручных спасений» каждого цикла.
