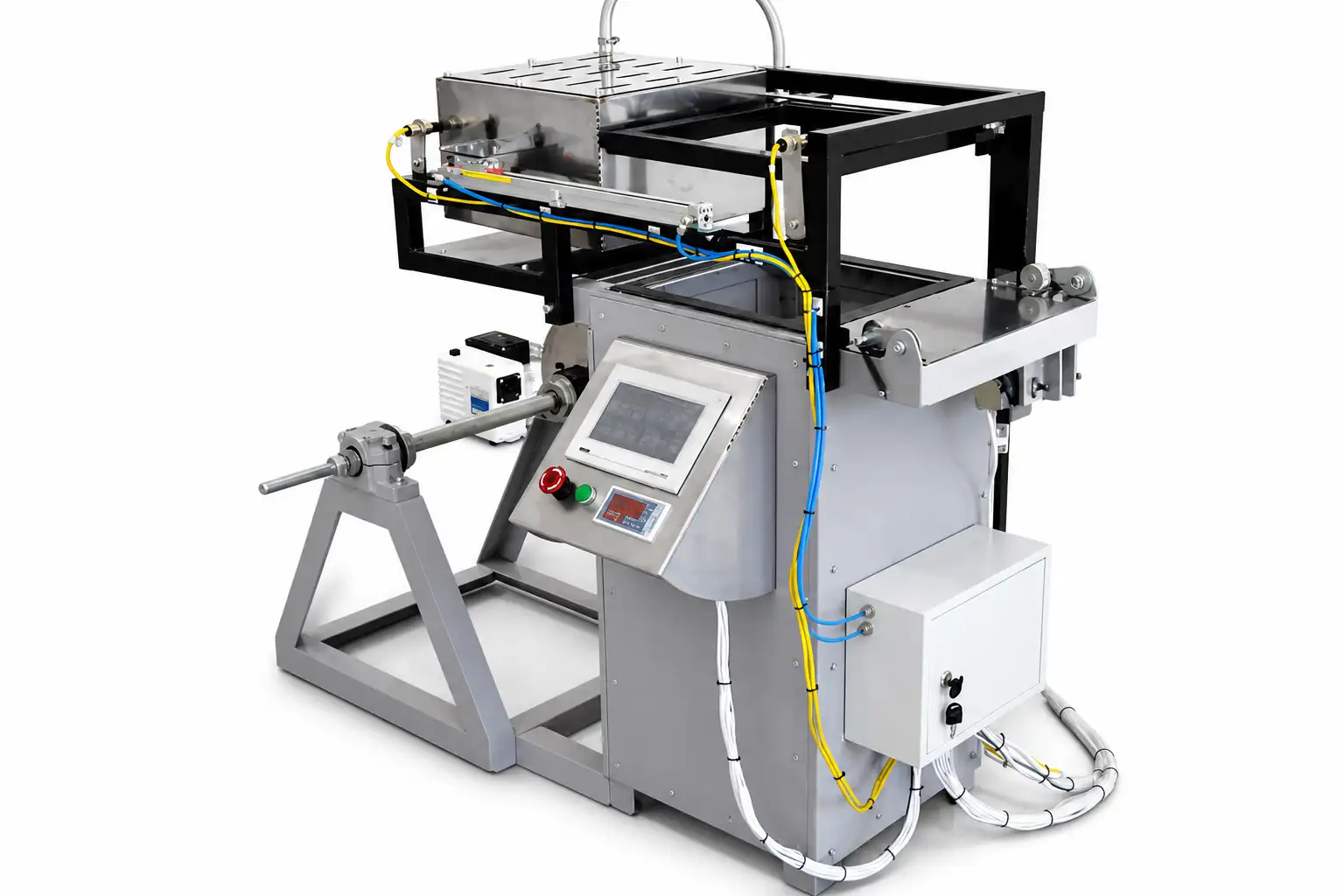

ТВФС-4 (Термо-вакуум формовочный станок -4)
от 900 000 ₽
Получить предложение с точной ценой

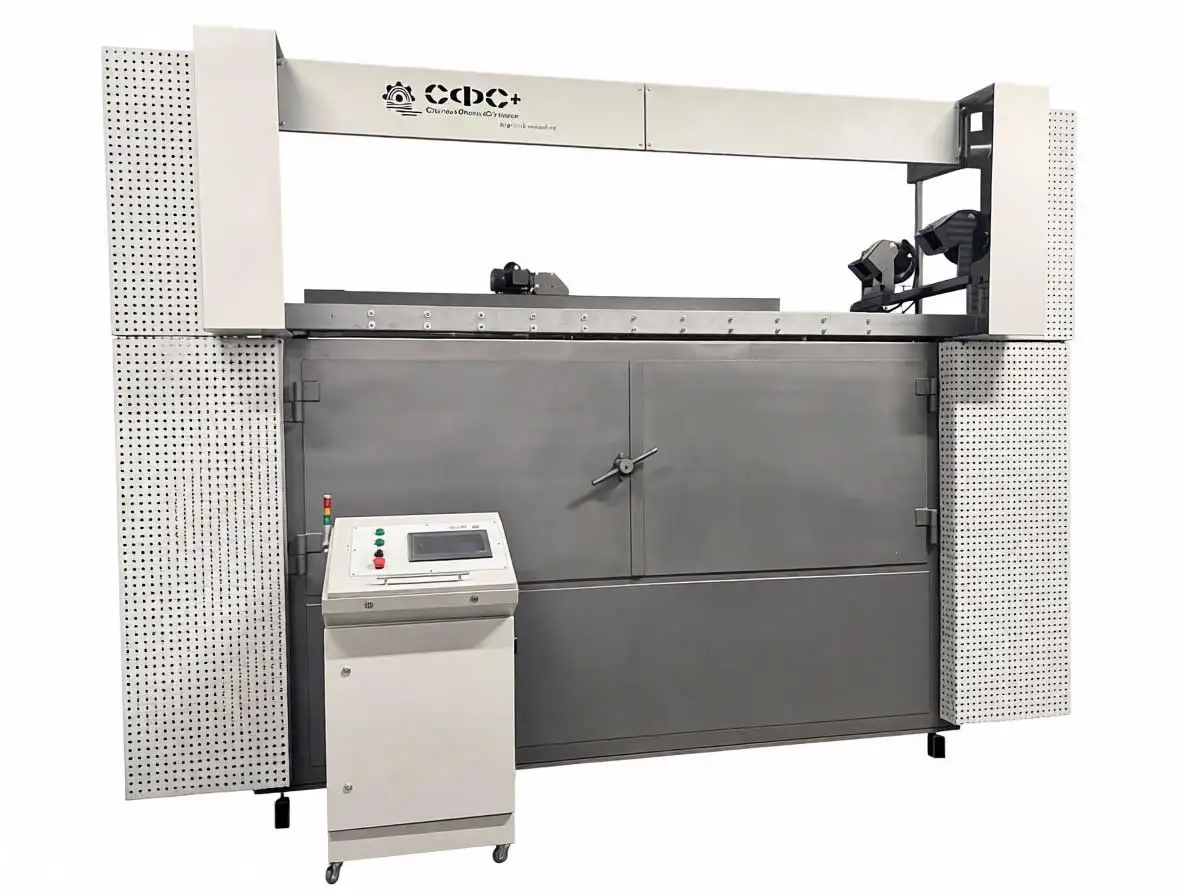

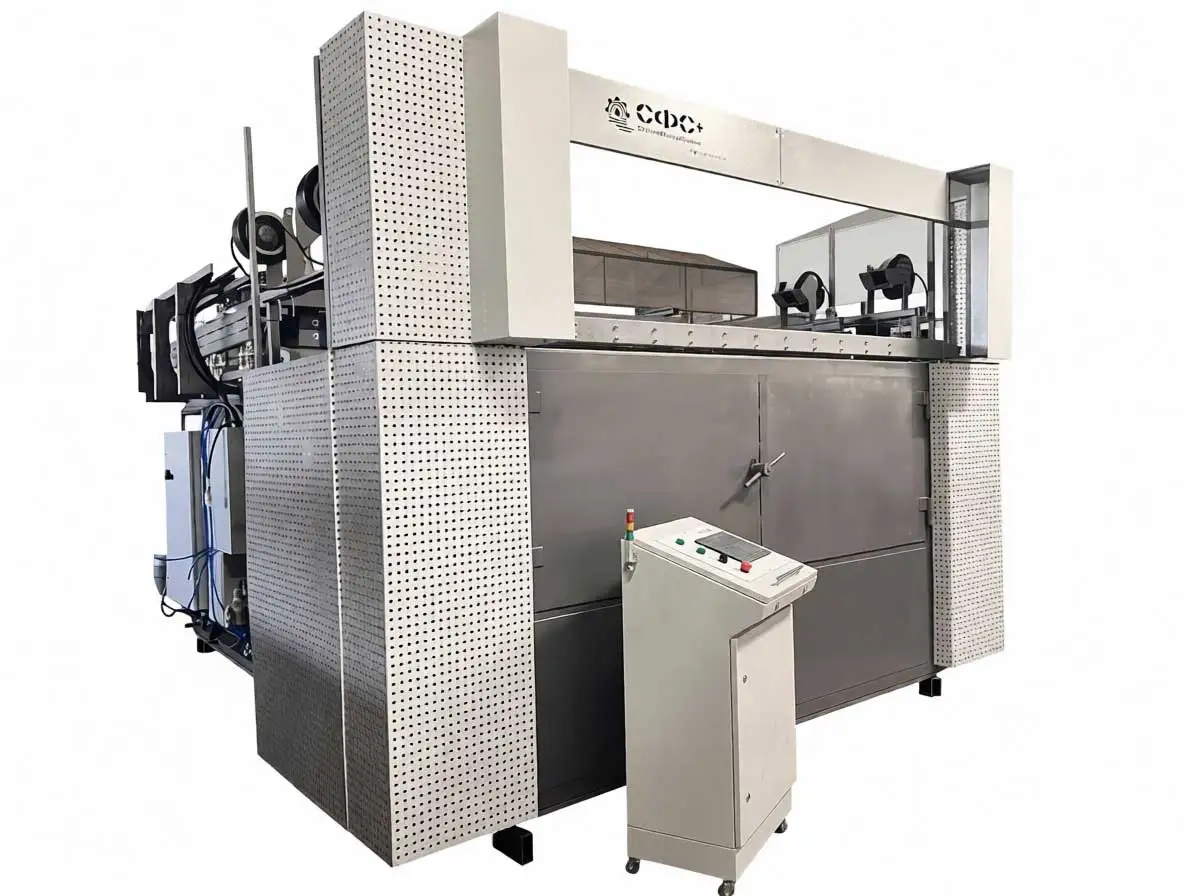

Термо-вакуум формовочный станок -4
Описание:
Оборудование ТВФС-4 (без предварительного раздува, но с поддувом для расформовки. Привод зажимной рамки пневматический) предназначено для работы с листовыми пластиками от 0,2 мм до 8 мм ПВХ, АБС, ПС, ПЭТ, ПВД, ПНД, ПК, АБС+ПММА, ПЭТ-Г, ПММА . Максимальная глубина формования в стандартной комплектации 200 мм.
Область применения — пластиковые изделия производимые методом вакуумного формования такие как ложементы для разного рода изделий, кожухи, тара, поддоны для гидро и аэропоники, пластиковые купола, автомобильный интерьер и экстерьер, корпусы, авто боксы, пластиковые формочки для производства тротуарной и фасадной плитки, пластиковые столешницы, пластиковые лотки, рекламную продукцию(например светотехнические вывески, объёмные буквы), пеленальный стол, корпусы приборов.
Материал заготовки
ПВХ, АБС, ПС, ПЭТ, ПВД, ПНД, ПК
Гарантия
12 месяцев
Возможные варианты размера заготовки:
- 400*400 мм
- 1000*1000 мм
- 1100*700 мм
- 1200*500 мм
- 1400*1000 мм
- 1400*1900 мм
- 1500*700 мм
- 1500*900 мм
Технические характеристики:
| Назначение | изготовление блистерной упаковки произвольной формы, вырубка отформованного изделия по заданному контуру, отрезка отформованного листа гильотиной |
|
Перерабатываемый материал — тип плёнки — толщина формуемого материала, мм — ширина рулона плёнки, мм, не более — диаметр рулона плёнки, мм, не более — внутренний диаметр втулки рулона, мм |
плёнка (в рулоне) ПВХ, ПС, ПЭТФ 0,15 ÷ 1,0 440 500 76 |
| Производительность, циклов/час | до 700 (в зависимости от габаритных размеров изделия, типа пленки и ее толщины) |
| Производительность вырубного штампа, циклов/час | до 700 (вырубка изделий из рулона) |
| Конструкция | вакуумный, с нагревом плёнки определяется габаритами и конфигурацией блистера |
|
Метод формования — количество одновременно (за цикл) формуемых блистеров — раскрытие штампа (выше линии протяжки плёнки), мм, не более — раскрытие штампа (ниже линии протяжки плёнки), мм, не более — подъём гильотины |
вакуумный, с нагревом плёнки габаритами и конфигурацией блистера 195 15 ÷ 55 90 |
| Время смены формовочной оснастки, мин. | до 10 |
| Производительность вакуумного насоса, м³/ч | 40 |
| Нагрев плёнки — температура нагрева | стеклокерамические нагреватели определяется экспериментально, в зависимости от толщины плёнки и сложности формы блистера |
| Количество зон нагрева | 7 — 12 |
| Охлаждение | жидкостное, регулируемое воздушное |
|
Нижний формовочный стол — циркуляция тосола — объём тосола, л |
насос центробежный 15 |
|
Верхний формовочный стол — охлаждение |
регулируемое воздушное |
| Тип привода перемещения узлов формовочной оснастки, блока нагрева, прижима плёнки в зоне протяжки и отрезки плёнки на выходе из рабочей зоны | пневмопривод |
| Протяжка плёнки | мотор-редуктор |
| Переменный ход протяжки | — / + |
|
Вырубная оснастка — привод вырубки — max разрешённое давление в гидросистеме, кгс/см² — усилие вырубки, кг — применяемое масло — суммарная длина ленты штанцевого ножа, мм, не более — время смены оснастки, мин |
штанцевые ножи гидравлическая насосная станция 120 5000 – 24000 (в зависимости от конфигурации блистера, материала и толщины плёнки) масло гидравлическое — ВМГЗ, объём 90 л. 5000 – 8000 (в зависимости от вырубаемого материала) до 10 |
| Узел активной размотки плёнки | мотор редуктор |
|
Питание сжатым воздухом — рабочее давление воздуха, МПа (кгс/см²) — расход воздуха л/мин (без учёта воздушного охлаждения) |
сетевое или от компрессора 0,3 – 0,4 (3 – 4) 30 |
| Автономный узел вырубки (групповая вырубка отверстий беззазорным штампом) | дополнительная опция |
| Узел преднагрева пленки | дополнительная опция |
| Узел активной смотки рулона | дополнительная опция |
| Типы формовки | + |
| Позитивная формовка | + |
| Позитивная формовка с режимом вакуумных клапанов | + |
| Позитивная формовка с допрессовкой | + |
| Негативная формовка | + |
| Негативная формовка с режимом вакуумных клапанов | + |
| Негативная формовка с допрессовкой | + |
| Негативная формовка без провисания плёнки | + |
| Комбинированная формовка | + |
| Формовка со съёмом проблемных блистеров | + |
| Габариты, мм — длина | 3100 / 3400 |
|
— ширина — высота, max |
800 2000 |
|
Питание — напряжение, В — частота, Гц |
трехфазная сеть переменного тока с глухозаземленной нейтралью 380 50 |
|
— потребляемая мощность нагревателей, кВт, не более — суммарная потребляемая мощность, кВт, не более |
9.2 / 13 10 / 14 |
| Масса станка, кг, не более | 1200 / 1500 |
